　-マックスビットマシンのご紹介-　詳細ページ

▼ページ/1/2

　

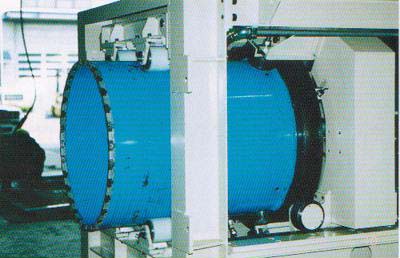

ＳＤＫ-Ｋ８００型

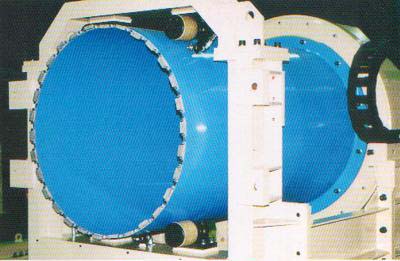

ＳＤＫ-Ｋ１０００型
ＳＤＫ-Ｋ１５００型

※写真はクリックすると拡大します

　

構造は、中空の薄肉鋼管（ホールソー）の先端にダイヤモンド粉粒を含む、

金属合金のチップ（ダイヤビット）20〜50個が切刃として取り付けられた

ダイヤモンドホールソービットと、これを油圧モーターで回転させる回転駆動装置、

被加工物の鉄筋コンクリートにホールソービットを 切り込み送って行く装置の、

計３つの装置からなっています。

　

マックスビットマシン　機械仕様
項目 SDK-K800型 SDK-K1000型 SDK-K1500型

機械寸法

（Ｌ*Ｗ*Ｈ）

 2465L*1540*1550H 3195L*1750W*2115H 2400L*2300W*3200H
ビットボディー経 812mmφ 1010mmφ 1000mmφ〜1500mmφ
穿孔深さ ３段継環で1340mm 1200mm 1500mm
ビット回転数（周速）

150pm

（380ｍ/分）可変

50rpm(160m/分）

可変

 45rpm〜65rpm可変

ビット駆動用

モーターパワー

 60KW（穿孔出力kw）油圧 45KW（穿孔出力27kw）油圧 45KW（穿孔出力27kw）*2基，油圧
ビット切込及後退 油圧シリンダー並列（2本） 油圧シリンダー単独（1本）

油圧シリンダー並列

（2本）

ビット切込

ストローク

 700mm 1325mm 1600mm

ビット前後送り

速度（mm/分）

 前進100mm.後退2100mm 前進100mm・後退1500mm 前進100mm・後退1500mm
ビット切込推力 6Tons(MAX) 6Tons(MAX)

10Tons(MAX)
マシン重量 3.8Tons 5.6Tons 7.1Tons
